英伟达最新季度财报公布后，不仅AMD沉默英特尔流泪，做过长时间心理建设的分析师也没想到真实情况如此超预期。

更可怕的是，英伟达同比暴涨854%的收入，很大程度上是因为“只能卖这么多”，而不是“卖出去了这么多”。一大堆“初创公司拿H100抵押贷款”的小作文背后，反应的是H100 GPU供应紧张的事实。

如果缺货继续延续到今年年底，英伟达的业绩恐怕会更加震撼。

H100的短缺不禁让人想起几年前，GPU因为加密货币暴涨导致缺货，英伟达被游戏玩家骂得狗血淋头。不过当年的显卡缺货很大程度上是因为不合理的溢价，H100的缺货却是产能实在有限，加价也买不到。

换句话说，英伟达还是赚少了。

在财报发布当天的电话会议上，“产能”理所当然地成为了最高频词汇。对此，英伟达措辞严谨，不该背的锅坚决不背：

“市场份额方面，不是仅靠我们就可以获得的，这需要跨越许多不同的供应商。”

实际上，英伟达所说的“许多不同的供应商”，算来算去也就两家：

SK海力士和台积电。

HBM：韩国人的游戏

如果只看面积占比，一颗H100芯片，属于英伟达的部分只有50%左右。

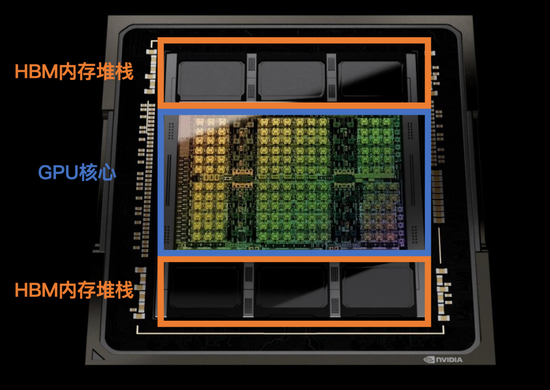

在芯片剖面图中，H100裸片占据核心位置，两边各有三个HBM堆栈，加起面积与H100裸片相当。

这六颗平平无奇的内存芯片，就是H100供应短缺的罪魁祸首之一。

HBM（High Bandwidth Memory）直译过来叫高宽带内存，在GPU中承担一部分存储器之职。

和传统的DDR内存不同，HBM本质上是将多个DRAM内存在垂直方向堆叠，这样既增加了内存容量，又能很好的控制内存的功耗和芯片面积，减少在封装内部占用的空间。

“堆叠式内存”原本瞄准的是对芯片面积和发热非常敏感的智能定位器市场，但问题是，由于生产成本太高，智能***最终选择了性价比更高的LPDDR路线，导致堆叠式内存空有技术储备，却找不到落地场景。

直到2015年，市场份额节节败退的AMD希望借助4K游戏的普及，抄一波英伟达的后路。

在当年发布的AMD Fiji系列GPU中，AMD采用了与SK海力士联合研发的堆叠式内存，并将其命名为HBM（High Bandwidth Memory）。

AMD的设想是，4K游戏需要更大的数据吞吐效率，HBM内存高带宽的优势就能体现出来。当时AMD的Radeon R9 Fury X显卡，也的确在纸面性能上压了英伟达Kepler架构新品一头。

但问题是，HBM带来的带宽提升，显然难以抵消其本身的高成本，因此也未得到普及。

直到2016年，AlphaGo横扫冠军棋手李世石，深度学习横空出世，让HBM内存一下有了用武之地。

深度学习的核心在于通过海量数据训练模型，确定函数中的参数，在决策中带入实际数据得到最终的解。

理论上来说，数据量越大得到的函数参数越可靠，这就让AI训练对数据吞吐量及数据传输的延迟性有了一种近乎病态的追求，而这恰恰是HBM内存解决的问题。

2017年，AlphaGo再战柯洁，芯片换成了Google自家研发的TPU。在芯片设计上，从第二代开始的每一代TPU，都采用了HBM的设计。英伟达针对数据中心和深度学习的新款GPU Tesla P100，搭载了第二代HBM内存（HBM2）。

随着高性能计算市场的GPU芯片几乎都配备了HBM内存，存储巨头们围绕HBM的竞争也迅速展开。

目前，全球能够量产HBM的仅有存储器三大巨头：SK海力士、三星电子、美光。

SK海力士是HBM发明者之一，是目前唯一量产HBM3E（第三代HBM）的厂商；三星电子以HBM2（第二代HBM）入局，是英伟达首款采用HBM的GPU的供应商；美光最落后，2018年才从HMC转向HBM路线，2020年年中才开始量产HBM2。

其中，SK海力士独占HBM 50%市场份额，而其独家供应给英伟达的HBM3E，更是牢牢卡住了H100的出货量：

H100 PCIe和SXM版本均用了5个HBM堆栈，H100S SXM版本可达到6个，英伟达力推的H100 NVL版本更是达到了12个。按照研究机构的拆解，单颗16GB的HBM堆栈，成本就高达240美元。那么H100 NVL单单内存芯片的成本，就将近3000美元。

成本还是小问题，考虑到与H100直接竞争的谷歌TPU v5和AMD MI300即将量产，后两者同样将采用HBM3E，陈能更加捉襟见肘。

面对激增的需求，据说SK海力士已定下产能翻番的小目标，着手扩建产线，三星和美光也对HBM3E摩拳擦掌，但在半导体产业，扩建产线从来不是一蹴而就的。

按照9-12个月的周期乐观预计，HBM3E产能至少也得到明年第二季度才能得到补充。

另外，就算解决了HBM的产能，H100能供应多少，还得看台积电的脸色。

CoWoS：台积电的宝刀

分析师Robert Castellano不久前做了一个测算，H100采用了台积电4N工艺（5nm）生产，一片4N工艺的12寸晶圆价格为13400美元，理论上可以切割86颗H100芯片。

如果不考虑生产良率，那么每生产一颗H100，台积电就能获得155美元的收入[6]。

但实际上，每颗H100给台积电带来的收入很可能超过1000美元，原因就在于H100采用了台积电的CoWoS封装技术，通过封装带来的收入高达723美元[6]。

每一颗H100从台积电十八厂的N4/N5产线上下来，都会运往同在园区内的台积电先进封测二厂，完成H100制造中最为特别、也至关重要的一步——CoWoS。

要理解CoWoS封装的重要性，依然要从H100的芯片设计讲起。

在消费级GPU产品中，内存芯片一般都封装在GPU核心的外围，通过PCB板之间的电路传递信号。

比如下图中同属英伟达出品的RTX4090芯片，GPU核心和GDDR内存都是分开封装再拼到一块PCB板上，彼此独立。

GPU和CPU都遵循着冯·诺依曼架构，其核心在于“存算分离”——即芯片处理数据时，需要从外部的内存中调取数据，计算完成后再传输到内存中，一来一回，都会造成计算的延迟。同时，数据传输的“数量”也会因此受限制。

可以将GPU和内存的关系比作上海的浦东和浦西，两地间的物资（数据）运输需要依赖南浦大桥，南浦大桥的运载量决定了物资运输的效率，这个运载量就是内存带宽，它决定了数据传输的速度，也间接影响着GPU的计算速度。

1980年到2000年，GPU和内存的“速度失配”以每年50%的速率增加。也就是说，就算修了龙耀路隧道和上中路隧道，也无法满足浦东浦西两地物资运输的增长，这就导致高性能计算场景下，带宽成为了越来越明显的瓶颈。

CPU/GPU性能与内存性能之间的差距正在拉大

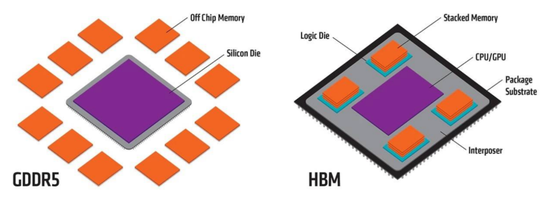

2015年，AMD在应用HBM内存的同时，也针对数据传输采用了一种创新的解决方案：把浦东和浦西拼起来。

简单来说，2015年的Fiji架构显卡，将HBM内存和GPU核心“缝合”在了一起，把几块小芯片变成了一整块大芯片。这样，数据吞吐效率就成倍提高。

不过如上文所述，由于成本和技术问题，AMD的Fiji架构并没有让市场买账。但深度学习的爆发以及AI训练对数据吞吐效率不计成本的追求，让“芯片缝合”有了用武之地。

另外，AMD的思路固然好，但也带来了一个新问题——无论HBM有多少优势，它都必须和“缝芯片”的先进封装技术配合，两者唇齿相依。

如果说HBM内存还能货比三家，那么“缝芯片”所用的先进封装，看来看去就只有台积电一家能做。

CoWoS是台积电先进封装事业的起点，英伟达则是第一个采用这一技术的芯片公司。

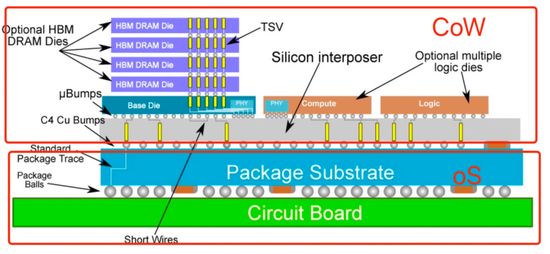

CoWoS由CoW和oS组合而来：CoW表示Chip on Wafer，指裸片在晶圆上被拼装的过程，oS表示on Substrate，指在基板上被封装的过程。

传统封装一般只有oS环节，一般在代工厂完成晶圆制造后，交给第三方封测厂解决，但先进封装增加的CoW环节，就不是封测厂能解决的了的。

以一颗完整的H100芯片为例，H100的裸片周围分布了多个HBM堆栈，通过CoW技术拼接在一起。但不只是拼接而已，还要同时实现裸片和堆栈间的通信。

台积电的CoW区别于其他先进封装的亮点在于，是将裸片和堆栈放在一个硅中介层（本质是一块晶圆）上，在中介层中做互联通道，实现裸片和堆栈的通信。

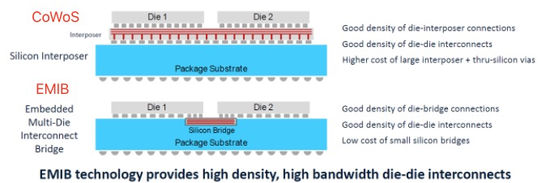

类似的还有英特尔的EMIB，区别在于通过硅桥实现互联。但带宽远不及硅中介层，考虑到带宽与数据传输速率息息相关，CoWoS便成了H100的唯一选择。

这便是卡住H100产能的另一只手。

虽然CoWoS效果逆天，但4000-6000美元/片的天价还是拦住了不少人，其中就包括富可敌国的苹果。因此，台积电预备的产能相当有限。

然而，AI浪潮突然爆发，供需平衡瞬间被打破。

早在6月就有传言称，今年英伟达对CoWoS的需求已经达到4.5万片晶圆，而台积电年初的预估是3万片，再加上其他客户的需求，产能缺口超过了20%。

为了弥补缺口，台积电的阵仗不可谓不大。

6月，台积电正式启用同在南科的先进封测六厂，光无尘室就比其余封测厂的加起来还大，并承诺逐季增加CoWoS产能，为此将部分oS外包给第三方封测厂。

但正如HBM扩产不易，台积电扩产也需要时间。目前，部分封装设备、零组件交期在3-6个月不等，到年底前，新产能能开出多少仍是未知。

不存在的Plan B

面对H100的结构性紧缺，英伟达也不是完全没有Plan B。

在财报发布后的电话会议上，英伟达就透露，CoWoS产能已经有其他供应商参与认证。虽然没说具体是谁，但考虑到先进封装的技术门槛，除了台积电，也就只有英特尔先天不足的EMIB、三星开发了很久一直等不来客户的I-Cube能勉强救火。

但核心技术更换如同阵前换将，随着AMD MI300即将量产出货，AI芯片竞争白热化，是否能和英特尔和三星的技术磨合到位，恐怕黄仁勋自己心理也是惴惴。

比黄仁勋更着急的可能是买不到H100的云服务厂商与AI初创公司。毕竟游戏玩家抢不到显卡，也就是游戏帧数少了20帧；大公司抢不到H100，很可能就丢掉了几十亿的收入和上百亿的估值。

需要H100的公司主要有三类：微软、亚马逊这类云服务商；Anthropic、OpenAI这些初创公司；以及特斯拉这类大型科技公司，特斯拉的新版本FSD方案就用了10000块H100组成的GPU集群来训练。

这还没算上Citadel这类金融公司，以及买不到***版H800的中国公司。

根据GPU Utils的测算[7]，保守估计，目前H100的供给缺口达到43万张。

虽然H100存在理论上的替代方案，但在实际情况下都缺乏可行性。

比如H100的前代产品A100，价格只有H100的1/3左右。但问题是，H100的性能比A100强了太多，导致H100单位成本的算力比A100高。考虑到科技公司都是成百上千张起购，买A100反而更亏。

AMD是另一个替代方案，而且纸面性能和H100相差无几。但由于英伟达CUDA生态的壁垒，采用AMD的GPU很可能让开发周期变得更长，而采用H100的竞争对手很可能就因为这点时间差，和自己拉开了差距，甚至上亿美元的投资血本无归。

种种原因导致，一颗整体物料成本3000美元的芯片，英伟达直接加个零卖，大家居然都抢着买。这可能是黄仁勋自己也没想到的。

而在HBM与CoWoS产能改善之前，买到H100的方法可能就只剩下了一种：

等那些靠吹牛逼融到钱买了一堆H100的初创公司破产，然后接盘他们的二手GPU。
